WBF轉刷網蓖式格柵除污機適用于城市污水處理、自來水行業、電廠進水口，同時也可作為紡織、食品加工、造紙、皮革等行業生產工藝中不可缺少的專業設備，是目前技術穩定的固液分離設備之一。

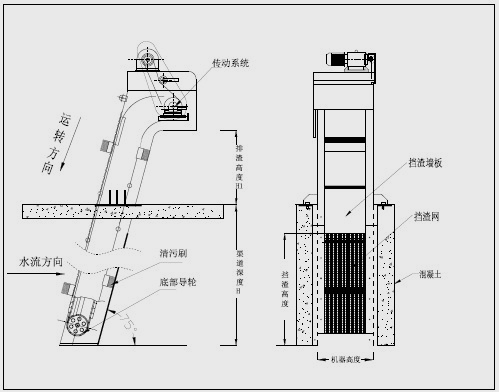

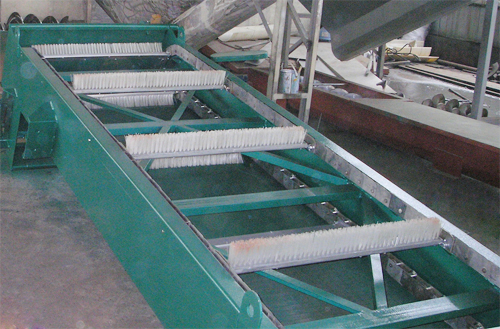

　　WBF轉刷網蓖式格柵除污機主要由驅動裝置、機架、主軸、柵網、托渣板、固定板刷、回轉刷及牽引鏈組成。在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上板刷沿柵網網面由下而上移動，清掃網面并帶走污物，污物運送至頂部時，大部分靠重力自行落至排渣都，少量附著在固定板刷上的污物被轉動的回轉刷清除掉，完成除污過程，液體則通過柵網的間隙流過，整個工作過程連續進行。

　　轉刷網蓖式格柵除污機能對水中的果皮、雜草、懸浮物等容易纏繞難以卸料的雜質進行可靠的攔截和清除，有效應用于果汁制品廠、果醬制品廠、農作物制品廠等。相對于耙齒形式的細格柵，本產品優點：傳動部件相對較少，工作可靠；采用便拆式結構，維護簡單；設備有自潔機構，不易堵塞，不易被垃圾纏繞、容易卸料。

過水流量計算——
格柵每小時過水流量：
Q=K*(B-160)*h*V*3600
其中：
Q=過水流量（m³/h）；
K=與格柵間隙有關的流量系數（見系數表）；
B=格柵機寬；
h=柵前水深，一般按1m或低于渠深0.3m以上；
V=過流速度，一般取0.6~1m/s。

表4-1  過流系數K

注：可以采用插值法得出其他間隙對應K值的近似值。
